Kapasitas: Sakelar 30-1000A
Mode
Catu Daya
Fitur: Terintegrasi dengan daya komunikasi, distribusi daya AC dan DC; Penyearah modular dengan fungsi hot-swappable; Kompatibel dengan baterai LiFePO4 dan baterai timbal-asam

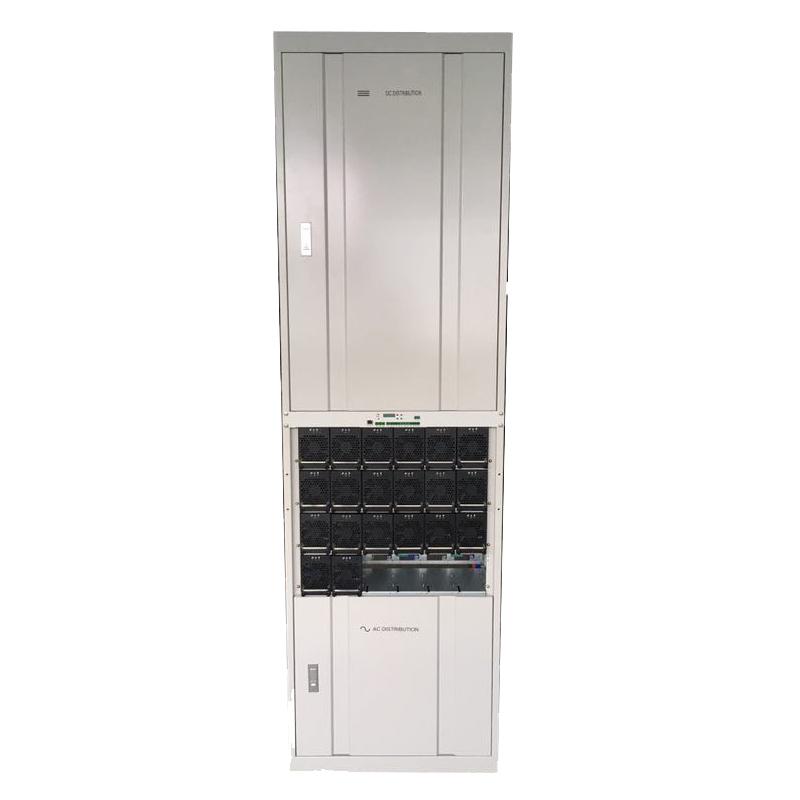

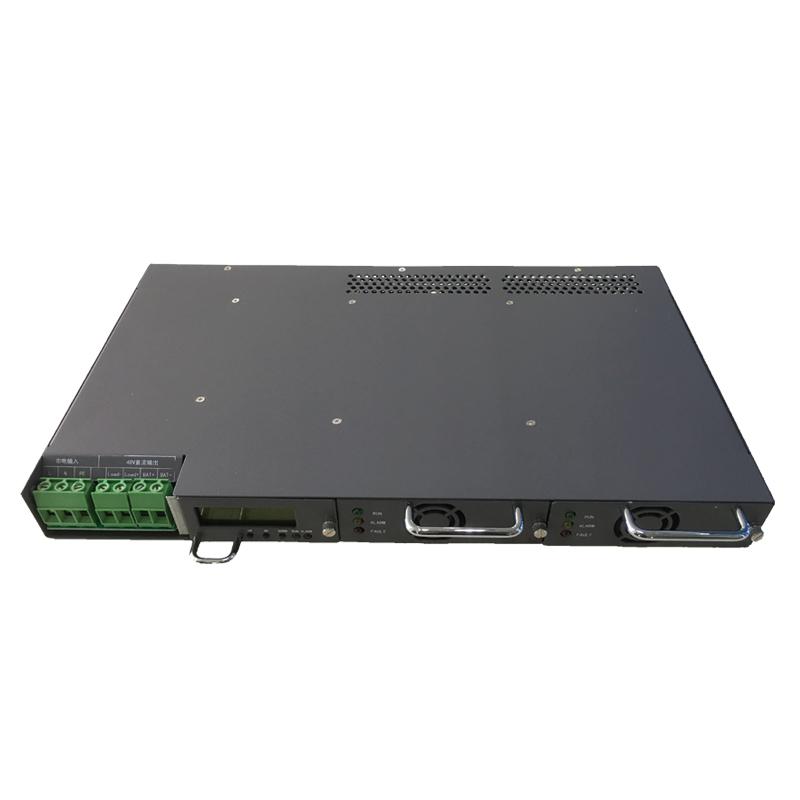

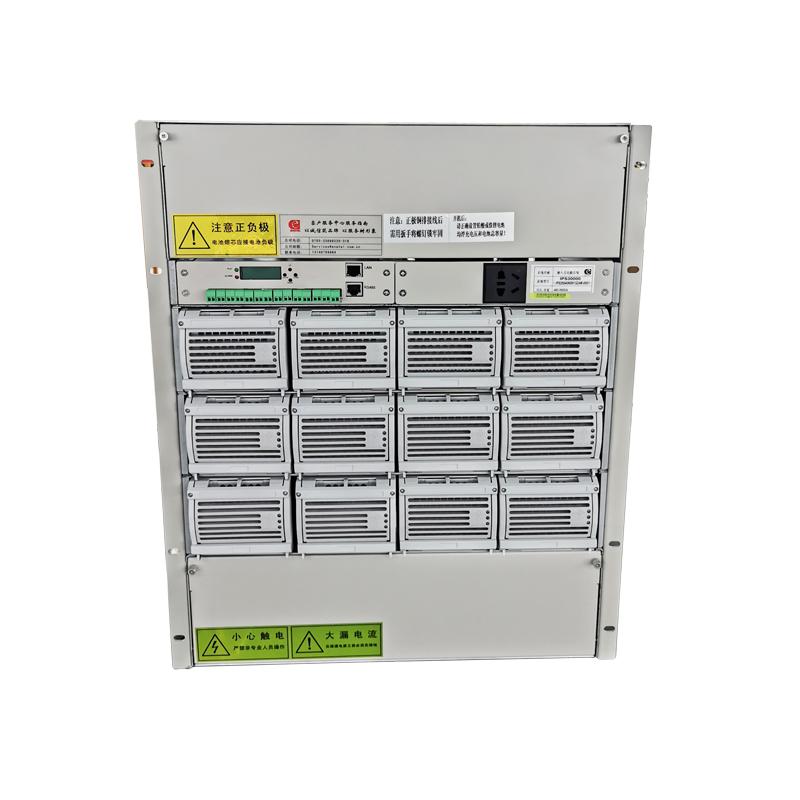

Deskripsi: Seri E48 adalah catu daya mode sakelar untuk telekomunikasi dengan kapasitas dari 30A hingga 1000A
Bidang Aplikasi
Stasiun pangkalan, pusat perpindahan berukuran kecil dan menengah, komunikasi jaringan gelombang, komunikasi satelit, komunikasi data, pusat data, dll.
Karakteristik Kinerja
Keandalan tinggi
1. Jangkauan masukan utama ultra-lebar: lebih cocok untuk lingkungan jaringan listrik yang keras.
2. Manajemen baterai yang sempurna: dengan fungsi kompensasi suhu, pemerataan otomatis,
kontrol muatan mengambang, pengaturan tegangan otomatis, perhitungan kapasitas baterai dan pengujian baterai daring.
3. Mengadopsi CPU canggih dan teknologi kontrol mikroprosesor ganda untuk membuat catu daya switching lebih stabil dan lebih andal.
Desain Luar Biasa
1.Modul penyearah mengadopsi teknologi hot-swappable non-destruktif untuk mewujudkan waktu penggantian kurang dari 1 menit.
2.Kompatibel dengan baterai LiFePO4 dan baterai timbal-asam untuk berbagai skenario aplikasi.
3.Teknologi koreksi faktor daya aktif kontrol digital dengan faktor daya input 0,99 untuk menghindari polusi pada jaringan.
Perlindungan Sempurna
1. Dilengkapi dengan proteksi tegangan input berlebih dan kurang, proteksi tegangan output berlebih dan kurang, proteksi hubung singkat, proteksi arus berlebih, proteksi petir, proteksi alarm kerusakan kipas, tampilan kerusakan, penyimpanan catatan alarm historis dan fungsi lainnya untuk memastikan keandalan pengoperasian peralatan beban.

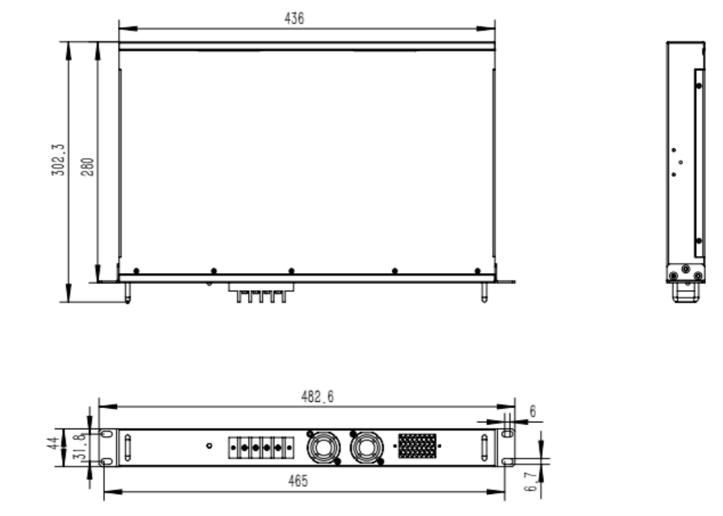

Ukuran:
Pertunjukan
|
1.Masukan |
|||||
|
Barang |
Parameter |
Satuan |
Komentar |
||
|
Rentang Tegangan Input |
Mulai 140—290 |
Vakum |
Rentang tegangan input adalah tegangan fasa AC tiga fasa, dan tegangan awal sistem harus lebih besar dari atau sama dengan 140vac |
||
|
Berlari 90-290 |
|||||
|
Tegangan Terukur |
220 |
Vakum |
Tegangan fase |
||
|
Tegangan Frekuensi |
43—67 (Nilai tipikal adalah 50/60) |
Hz |
|||
|
PF |
≥0,99 |
Kondisi kerja beban penuh |
|||
|
2.Keluaran |
|||||
|
Barang |
Parameter |
Satuan |
Komentar |
||
|
Tegangan Terukur |
-53,5 |
Vdc |
Masukan 220Vac |
||
|
Rentang Tegangan |
-42 ~ -58 |
Vdc |
Dapat disesuaikan dengan pemantauan (kondisi pengujian: tanpa beban) |
||
|
Kapasitas Modul Tunggal |
30 atau 50 |
A |
Konfigurasi fleksibel sesuai kebutuhan |
||
|
Arus Keluaran |
30 ~ 1000 |
A |
Dalam kondisi keluaran terukur, keluaran 300A dijamin pada input 90-176vac |
||
|
Riak Keluaran dan Kebisingan |
≤200 |
mVp-p |
Lebar pita osiloskop haruslah 20MHz, dan probe harus dihubungkan secara paralel dengan kapasitor 10u + 104 |
||
|
Penundaan Output Daya Aktif |
3 ~ 8 |
S |
Input 220VAC, input AC dihitung setelah Kontaktor AC ditarik masuk 。
|
||
|
Akurasi Stabilisasi Tegangan |
≤±1% |
||||
|
Kebisingan
|
Tegangan Kebisingan Pita Lebar |
≤100 |
mV |
3,4—150 kHz |
|
|
≤30 |
mV |
150—30 MHz |
|||
|
Indeks |
Telepon Berat Tegangan Kebisingan |
≤2 |
mV |
||
|
Dinamis Tanggapan |
Melampaui Amplitudo |
△ V : ≤5 |
%Vo |
Perubahan Beban 25%—50%—25% atau 50%—75%—50% |
|
|
Pemulihan Waktu |
△ T : ≤500 |
µS |
|||
|
Ketidakseimbangan Pembagian Saat Ini |
≤5% |
Modul paralel 50%—100% Output terukur ( Modul daya dapat bekerja secara paralel ） |
|||
|
Koefisien suhu |
±0,02 |
%/ ℃ |
|||
|
Efisiensi Output |
≥92% |
220Vac/Beban terukur (umum) |
|||
|
≥87% |
110VAC/Beban terukur |
||||
|
3. Titik Alarm dan Perlindungan |
|||||
|
Barang |
Parameter |
Satuan |
Komentar |
||
|
Tegangan Masukan Sistem BerlebihPemutusan |
298±5 |
VAC |
Pemulihan otomatis, titik pemulihan 290V±5V |
||
|
Perlindungan Tegangan Lebih Input Modul |
≥300 |
VAC |
Keluaran 0A ( Uji regulator tegangan ACSOURCE+ ） |
||
|
Input Sistem Tegangan Rendah |
68±5 |
VAC |
Pemulihan otomatis, titik pemulihan 136V±5V |
||
|
4. Karakteristik Fisik |
|||||
|
Dimensi dan berat tergantung pada ukuran modul distribusi daya dan kapasitas modul daya. |
|||||

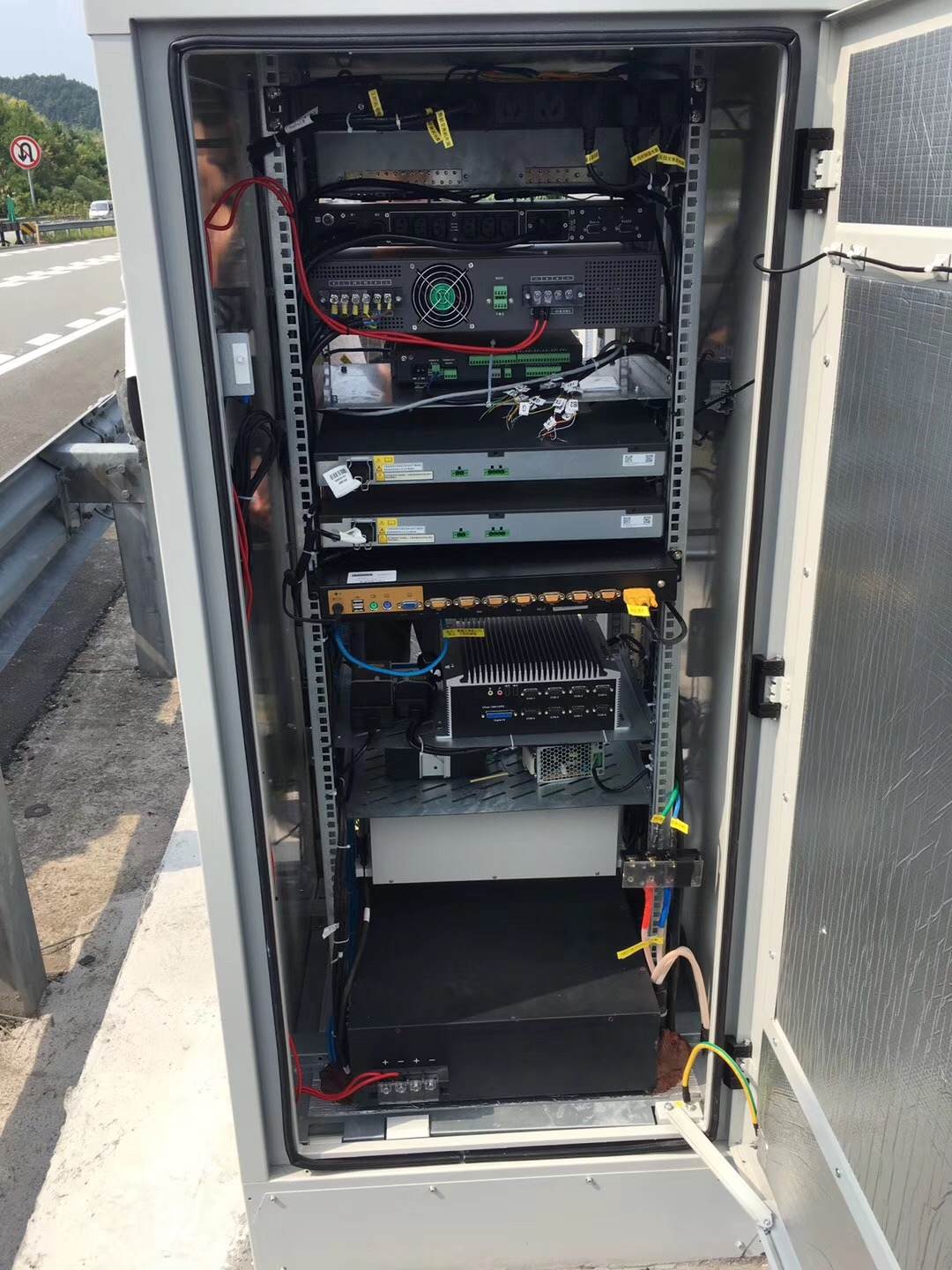

Kasus produk 1
Pengguna menggunakan Evada E4890-3U untuk memasok daya ke peralatan transmisi optik, mewujudkan fungsi redundansi N+1, dan meningkatkan keandalan dan stabilitas catu daya.
