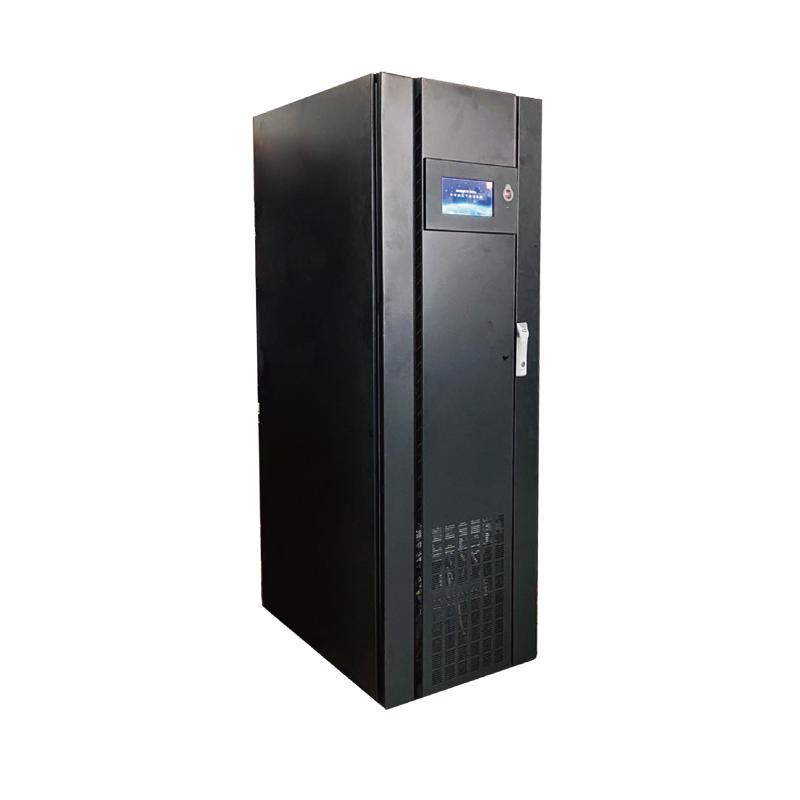

UPS daya menengah/tinggi seri Propoweress HQ33 memenuhi Standar 'Kelas Militer' untuk memastikan keandalan dan daya tahan produk. Selain itu, Propoweress menghadirkan desain yang ringkas untuk meminimalkan ruang yang terpakai. Seri HQ33 banyak digunakan dalam mendukung industri, lingkungan yang keras, dan aplikasi kelistrikan yang kompleks, seperti proyek petrokimia, pabrik manufaktur, perkeretaapian, rumah sakit, kantor pemerintah, proyek militer, dll.
Reliabel
kemampuan
Desain DSP+CPLD
N+1 Kipas redundan, sistem pendingin kecepatan variabel.
Inverter IGBT dengan transformator isolasi keluaran
Kemampuan beban tidak seimbang 100%
Fungsi start dingin
Fleksibel dan Efisiensi Tinggi
Keluaran PF = 0,9
THDi Sangat Rendah (opsional)
Paralel maksimum 8 unit
Penggunaan ruang minimum
Konfigurasi baterai fleksibel: 29-34 unit
Manajemen baterai pintar E-BAT
Port komunikasi RS232/RS485, SNMP opsional
Fungsi Perlindungan Komprehensif
Fungsi diagnosis mandiri untuk menghindari kesalahan saat daya dihidupkan.
Perlindungan terhadap lonjakan arus/beban berlebih/hubungan pendek/suhu berlebih/baterai/tegangan beban.
Sakelar masukan, keluaran, bypass, dan pemeliharaan standar.
Deteksi Sakelar Cerdas, Perlindungan Aktif

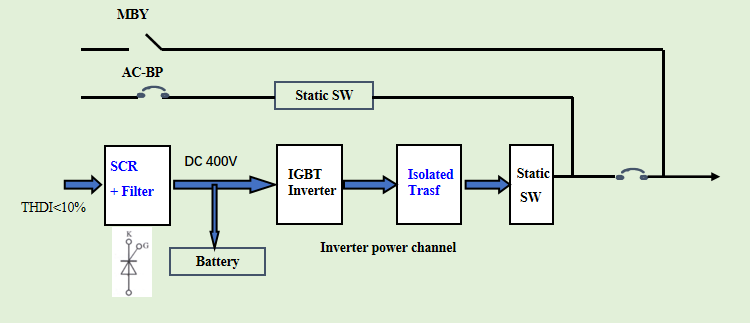

Desain “LF&LV”, Keandalan Lebih Tinggi
Seri HQ33 menggunakan penyearah frekuensi SCR (50Hz) dan transformator isolasi keluaran terintegrasi (dengan fungsi penguat isolasi). Hasilnya, baterai dapat dihubungkan langsung ke Bus UPS tanpa DC/DC, dan tegangan DC internal adalah 400V. Transformator keluaran dapat menangani lonjakan dan gangguan listrik dari beban dengan baik. Tegangan rendah dan tegangan rendah tersebut meningkatkan keandalan sistem secara signifikan.

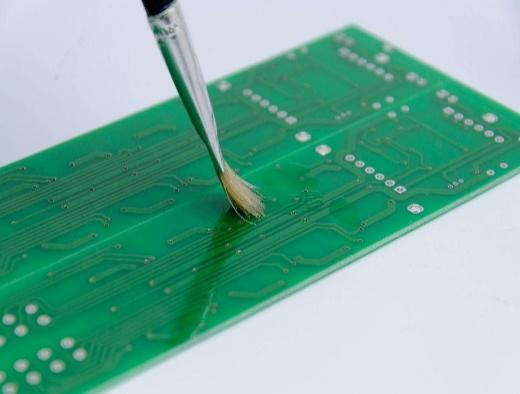

Pelapisan Konformal PCB
Pelapisan konformal dapat melindungi PCB dari debu, kelembapan, dan beberapa zat korosif lainnya dengan baik. Pelapisan ini secara signifikan meningkatkan daya tahan dan stabilitas sirkuit dan komponen listrik, sehingga HQ33 sangat cocok untuk aplikasi di lingkungan yang keras seperti industri minyak & gas, proyek tepi laut, dan sebagainya.
Kabinet PCBA Independen
Evada membuat desain khusus untuk kabinet PCBA independen. Desain ini dapat mencegah interferensi EMC secara signifikan, sehingga UPS dapat beroperasi dengan sempurna bahkan di lingkungan listrik dan magnetik yang sangat kompleks, seperti aplikasi di rumah sakit, pembangkit listrik, pabrik manufaktur, dll.

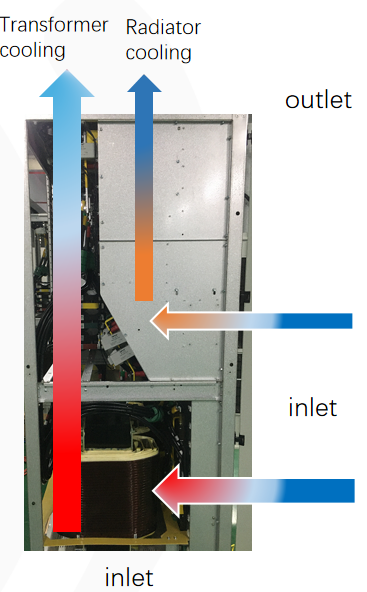

Terowongan Pendingin Independen Ganda
HQ33 memperkenalkan desain terowongan pendingin ganda yang independen. Satu terowongan untuk pendinginan transformator, dan yang lainnya untuk pendinginan radiator dan PCBA. Desain semacam ini dapat memaksimalkan efisiensi pendinginan, sekaligus melindungi PCBA dan beberapa komponen sensitif lainnya dari panas dan debu.

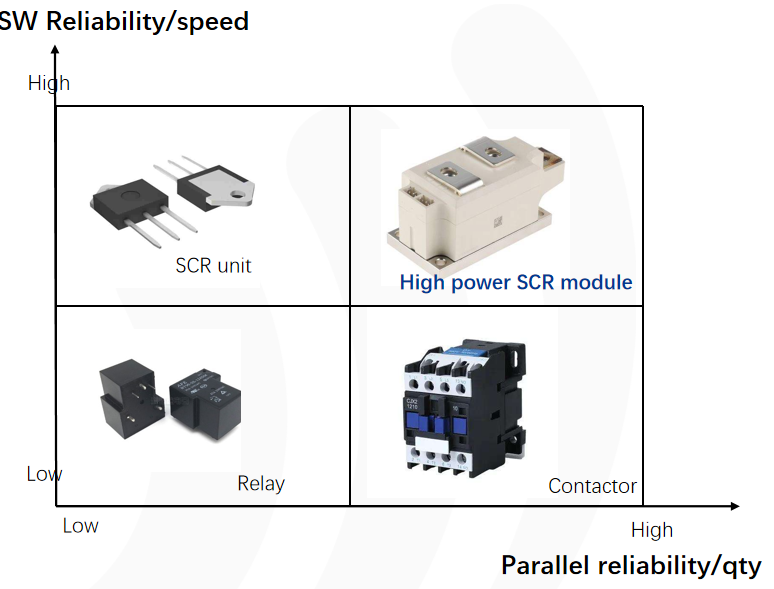

UPS HQ33 menggunakan modul SCR daya tinggi. Dibandingkan dengan unit SCR kecil tradisional, relai, atau kontak, modul SCR daya tinggi memiliki banyak keunggulan, seperti kecepatan pengalihan yang lebih cepat, keandalan pengalihan yang lebih tinggi, kinerja paralel yang lebih baik, dan fleksibilitas paralel yang lebih tinggi.
Kontrol Komposit “1+1”
Dari segi perangkat keras, HQ33 menggunakan DSP+CPLD untuk menjamin UPS bekerja dengan kecepatan tinggi dan presisi tinggi. Dari segi perangkat lunak, HQ33 memperkenalkan kontrol loop ganda dan kontrol kompensasi harmonik, yang dapat memastikan dinamika dan stabilitas sistem. Hasilnya, HQ33 dapat menawarkan THDV kurang dari 2%.
Antarmuka yang Ramah Pengguna

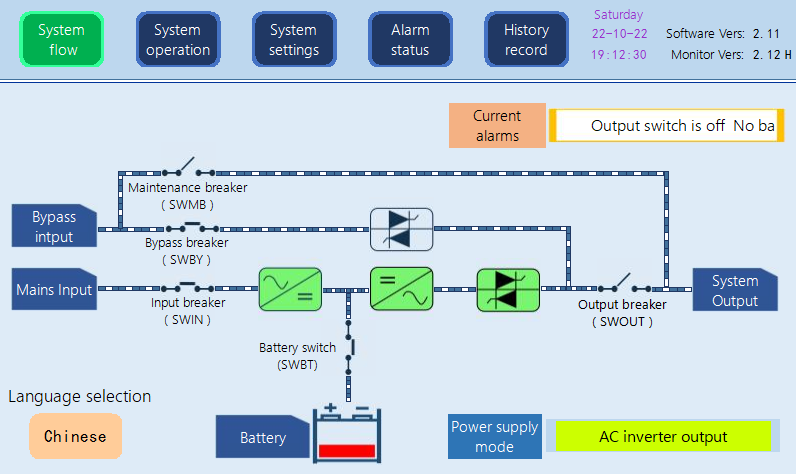

HQ33 dilengkapi layar sentuh 7 inci. Desain layar sentuh yang besar ini digunakan untuk menampilkan status dinamis keempat sakelar, status pengoperasian, status beban, status daya listrik, dan status baterai UPS secara jelas di layar, sehingga pengguna dapat memantau status pengoperasian mesin dan perubahan lingkungan aplikasi kapan saja.

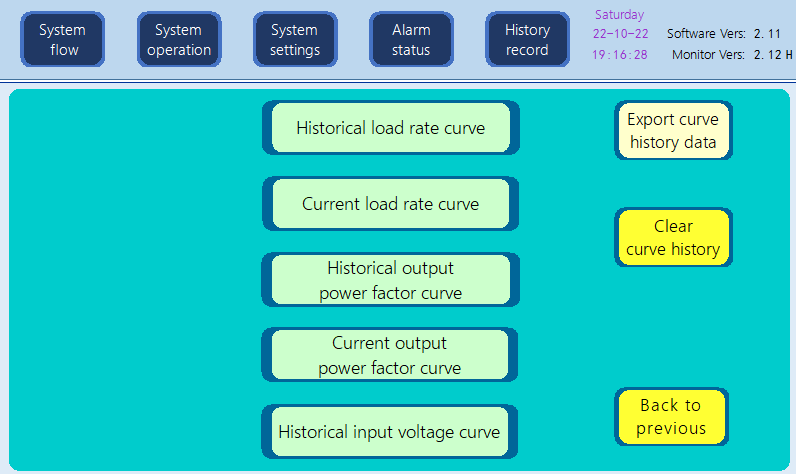

Sistem Pemantauan Cerdas
Selain menampilkan informasi pengoperasian secara real-time, pemantauan HQ33 dapat menghasilkan logo pengoperasian dan menampilkan rekaman riwayat, seperti kurva laju beban, kurva PF keluaran, kurva tegangan masukan, dan sebagainya. Fungsi ini sangat berguna untuk analisis data dan pemeliharaan sistem.

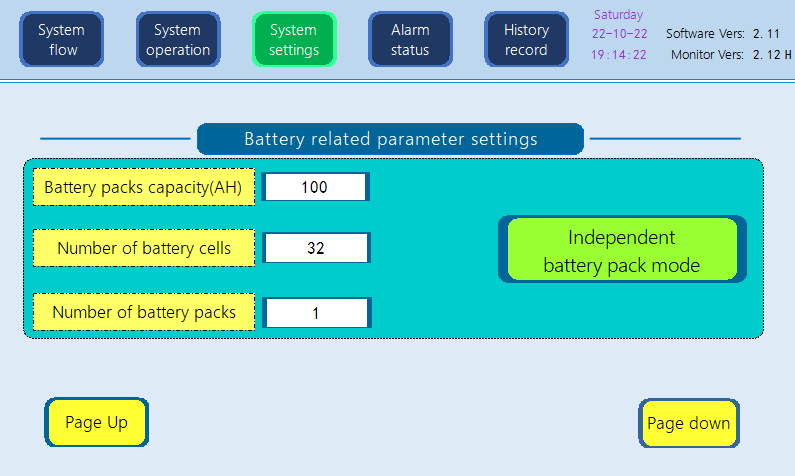

E
-
Manajemen Baterai Cerdas BAT
Propoweress telah mengembangkan manajemen baterai pintarnya sendiri yang unik. UPS HQ33 sangat fleksibel dalam konfigurasi baterai. UPS ini mendukung 29-34 baterai dengan jumlah ganjil yang dapat disesuaikan. Arus pengisian dayanya 10-40A dapat disesuaikan. UPS ini mendukung fitur start dingin baterai, baterai umum dalam sistem paralel, dan fungsi uji pengosongan baterai. Terakhir, UPS ini juga kompatibel dengan baterai lithium.
Pertunjukan
|
Model |
HQ3310 |
HQ3320 |
HQ3330 |
HQ3340 |
HQ3360 |
HQ3380 |
HQ33100 |
HQ33120 |
HQ33160 |
HQ33200 |
HQ33300 |
HQ33400 |
|
Kapasitas |
10kVA |
20kVA |
30kVA |
40kVA |
60kVA |
80kVA |
100kVA |
120kVA |
160kVA |
200kVA |
300kVA |
400kVA |
|
Masukan |
||||||||||||
|
Tegangan Terukur |
380/400/415VAC, 3Fase+N+PE |
|||||||||||
|
Rentang Tegangan |
± 25% |
|||||||||||
|
Frekuensi Terukur |
Penginderaan otomatis 50/60 Hz |
|||||||||||
|
Rentang Frekuensi |
45Hz ~ 65Hz |
|||||||||||
|
Jalan pintas |
||||||||||||
|
Tegangan Terukur |
380/400/415VAC, 3Fase+N+PE |
|||||||||||
|
Rentang Frekuensi Terukur |
±15% ( ± 10% ， ± 20% dapat diatur pada tampilan ） |
-40% ， +20% dapat diatur |
||||||||||
|
Frekuensi Terukur |
50/60 Hz |
|||||||||||
|
Rentang Frekuensi |
±2% ( ± 5% dapat diatur pada tampilan ） |
±2% , ±5% , ±10% , ±20% dapat diatur |
||||||||||
|
Sakelar Inverter/Bypass |
<1 md |
|||||||||||
|
Kapasitas Berlebih |
150% bertahan selama 10 menit ； 175% bertahan selama 1 menit ； 200% selama 18 detik. |
|||||||||||
|
Keluaran |
||||||||||||
|
Keluaran PF |
0,8(0,9 opsional) |
|||||||||||
|
Tegangan Terukur |
Tegangan 380/400/415VAC, 3Ph+N+PE |
|||||||||||
|
Tegangan Fase |
220 (200 ~ 244 V dapat diatur pada layar) |
|||||||||||
|
Faktor Puncak |
3 : 1 |
|||||||||||
|
THD |
<2%@100% beban linier ； <4%@100% garis non-linier |
|||||||||||
|
Akurasi Tegangan |
± 1% |
|||||||||||
|
Respons Tegangan Transien |
± 5% ＜ 10 ms |
|||||||||||
|
Kelebihan muatan |
110%~125% bertahan selama 10 menit ；＜ 150% bertahan selama 1 menit. |
|||||||||||
|
Efisiensi Sistem |
≥93%@100% beban |
|||||||||||
|
Masukan Baterai |
||||||||||||
|
Tegangan DC |
384 (360~408 dapat diatur) |
|||||||||||
|
Arus Pengisian |
10-40A (dapat diatur) |
|||||||||||
|
Sistem |
||||||||||||
|
Komunikasi |
RS232 atau RS485 ( MODBUS ） |
|||||||||||
|
Bekerja |
0 ~ 40 °C |
|||||||||||
|
Kelembaban |
0~95% ( tidak ada kondensasi ） |
|||||||||||
|
Ketinggian |
<1000M tanpa penurunan rating ， > 1000M, penurunan 1% jika setiap 100 meter meningkat |
|||||||||||
|
Kebisingan |
≤65 dB@1M |
|||||||||||
|
Fisik |
||||||||||||
|
Lebar x Panjang x Tinggi (mm ） |
Ukuran 500x600x1200 |
Ukuran 500x800x1600 |
Ukuran 700x800x1800 |
Ukuran 1245x855 x1900 |
Ukuran 1640x855 x1900 |
Ukuran 2265x855 x1900 |
||||||
|
Berat ( kg ） |
183 |
216 |
245 |
287 |
342 |
385 |
412 |
435 |
520 |
1075 |
tahun 1630 |
tahun 2150 |
* Spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya
Kasus produk 1 Pembangkit Listrik Baoji
UPS 40kVA seri Evada HQ dengan tiga masukan dan tiga keluaran memberikan jaminan pasokan daya yang aman, andal, ramah lingkungan, dan hemat energi untuk distribusi daya Baoji Power Supply Company.

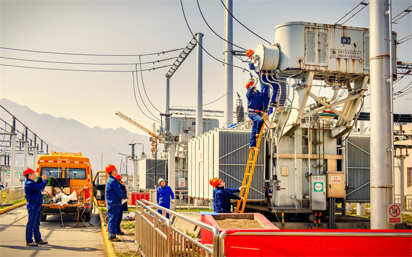

Kasus produk 2 Jaringan Listrik Negara Bagian Shaanxi
UPS frekuensi daya 40kVA seri Evada HQ dengan tiga masukan dan tiga keluaran menyediakan pasokan daya yang aman, andal, ramah lingkungan, dan hemat energi untuk distribusi daya ruang komputer Perusahaan Jaringan Listrik Negara Shaanxi.
