Bidang Aplikasi
Stasiun pangkalan 5G, sakelar kontrol program kecil, jaringan akses, peralatan transmisi, komunikasi seluler, stasiun darat komunikasi satelit, peralatan daya komunikasi gelombang mikro.
Karakteristik Kinerja
Manajemen Cerdas
1. Manajemen baterai yang sempurna dengan fungsi LVLD+LVBD: kompensasi suhu, pemerataan otomatis dan kontrol muatan mengambang, pengaturan tegangan otomatis, perhitungan kapasitas baterai, pengujian baterai daring, dll.
2. Desain antarmuka komunikasi RS485/kontak kering sisi AC dan DC untuk perlindungan petir di area badai petir.
3.APP opsional untuk mewujudkan fungsi pembacaan meteran jarak jauh.
4.Unit pemantauan nirkabel terintegrasi untuk mewujudkan akses NB-IOT ke setiap jaringan pemantauan pengguna.
Teknologi Canggih
1.Teknologi kompensasi faktor daya aktif: faktor daya masukan 0,99.
2. Rentang tegangan input lebar: tegangan input AC 90～290V Teknologi peralihan lunak jembatan penuh: efisiensi beban penuh ≥ 95%.
3. Suhu kerja yang luas: -40℃~55℃.
4. Radiasi ultra rendah dan desain EMC canggih.
5.Standar keselamatan EN60950 dan GB4943.
Desain Fleksibel
1.Modul keluaran 48VDC dan 280VDC untuk pemilihan.
2.IP65 untuk memenuhi aplikasi pemasangan di dinding, penahan tiang, pemasangan baja siku, dan lain-lain, serta mendukung pemasangan dengan pemasangan bendera, pemasangan datar, dan pemasangan di lantai.
3.Desain modular untuk kemudahan pemasangan, pengoperasian dan perawatan sederhana.
4. Paket baterai LiFePo4 dan konektor ekspansi baterai disediakan untuk memudahkan ekspansi.
|
Pertunjukan |
|
|
|
Model |
HW20E-L50DC48 |
HW30E-L50DC48 |
|
Kapasitas |
2000W/48V ＋ 48V/50Ah |
Daya 3000W/48V ＋ 48V/50Ah |
|
Tegangan Masukan |
Tegangan 176VAC ~ Tegangan 264VAC |
|
|
Frekuensi Masukan |
45Hz ~ 55Hz |
|
|
Faktor Daya Masukan |
＞ 0,98 ( Beban terukur 30% ）；＞ 99% ( Beban terukur 100% ） |
|
|
Keluaran Voltase |
－ Tegangan 43VDC ～－ Tegangan 58VDC |
|
|
Keluaran Voltase Stabilisasi Ketepatan |
＜ ±0,6% |
|
|
Efisiensi Konversi |
＞ 96,5% ( Beban terukur 50% ）；＞ 96% ( Beban terukur 100% ）； |
|
|
Puncak Ke Tegangan Kebisingan Puncak |
≤200mV |
|
|
Efek Sumber |
≤±0,1% |
|
|
Efek Beban |
≤±0,5% |
|
|
Masukan Selesai Perlindungan Tegangan |
≥120% dari tegangan pengenal |
|
|
Perlindungan Tegangan Input Rendah |
≤80% dari tegangan pengenal |
|
|
Keluaran Lebih Perlindungan Saat Ini |
Rentang pembatasan arus keluaran dapat disesuaikan dari 20% hingga 110% dari nilai nominalnya |
|
|
Hubungan Pendek |
Ya |
|
|
Perlindungan Suhu Berlebih |
Ya |
|
|
Proteksi Petir |
Dapat menahan 5 kali dampak gelombang arus petir simulasi 8/20us, 20kA |
|
|
Kebisingan Sistem |
＜ 45dB ( A ） |
|
|
Komunikasi |
Kontak kering 、 RS232/RS485 、 NB-IOT 、 Bluetooth, Nirkabel, dll. |
|
|
Kelas Perlindungan |
IP65 |
|
|
Ukuran |
|
|
|

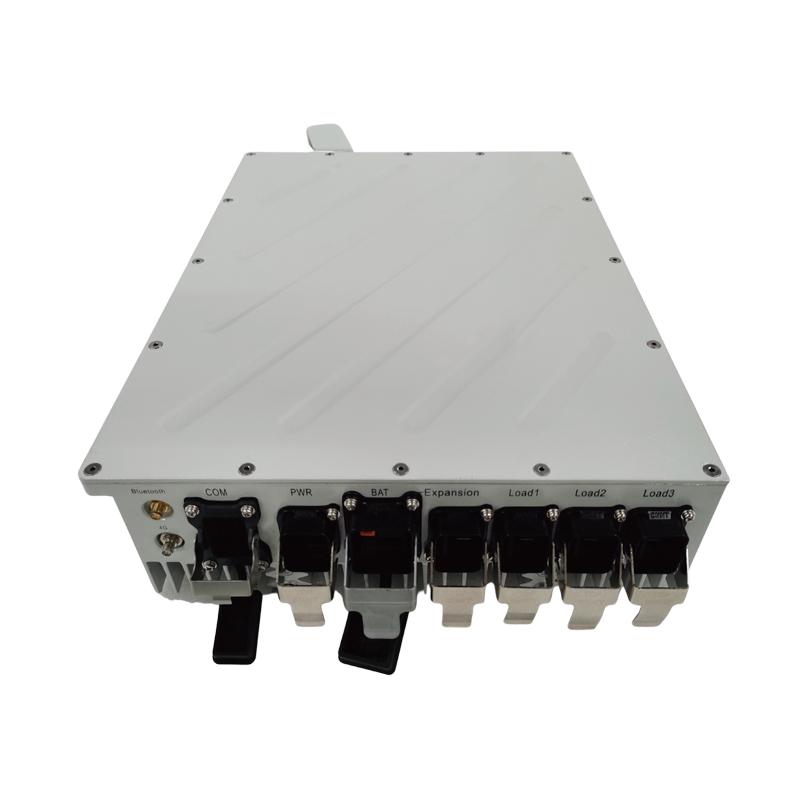

Modul Daya |
Lebar 306mm×P98mm×T410mm |
|
|

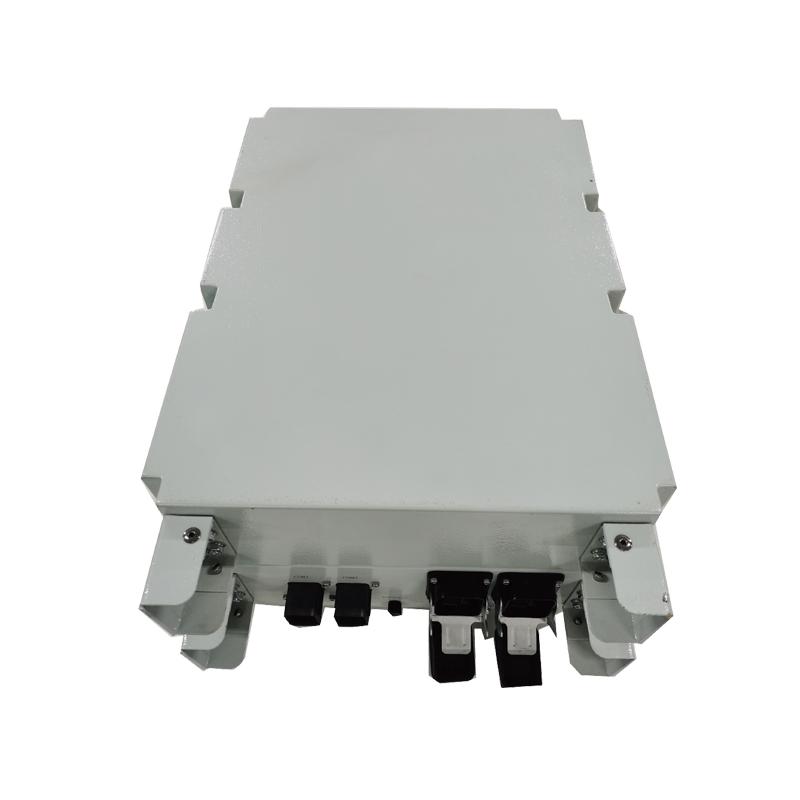

Modul Baterai |
Lebar 316mm×P220mm×T410mm |
|
|
Berat |
|
|
|
Modul Daya |
10,8 kg |
|
|
Modul Baterai |
34,4 kg |
|
|
|
|
|
|
Parameter |
|
|
Suhu Kerja |
-40~65 derajat celcius ( ≥65 ℃ , keluaran kekuatan penurunan peringkat) |
|
Suhu Penyimpanan |
-40~80 derajat celcius |
|
Kelembaban |
10~95% (tidak mengembun) |
|
Tekanan Atmosfer |
70~106KPa |
|
Ketinggian |
0~3000m |
|
Mode Pendinginan |
Pendinginan alami |
Antistatis
c Lingkungan
|
Barang |
Parameter |
|
AC Ke GND |
Itu efektif nilai adalah Tegangan 2500V AC voltase (kebocoran saat ini ≤ 30mA) atau 3535v DC voltase dengan -nya puncak nilai untuk 1 menit, tanpa perincian atau busur. |
|
AC Ke DC |
Itu efektif nilai adalah Tegangan 2500V AC voltase (kebocoran saat ini ≤ 30mA) atau 3535v DC voltase dengan -nya puncak nilai untuk 1 menit, tanpa perincian atau busur. |
|
DC Ke GND |
Itu efektif nilai adalah Tegangan 500V AC voltase (kebocoran saat ini ≤ 30mA) atau 707V DC voltase dengan -nya puncak nilai untuk 1 menit, tanpa perincian atau busur. |
|
Resistansi Isolasi |
Ketika suhu sekitar adalah 15 ℃ ~ 35 ℃ , kelembaban relatif ≤ 90%, dan tegangan uji adalah DC 500V, resistansi isolasi sirkuit AC, sirkuit DC ke ground dan bagian AC ke bagian DC tidak boleh kurang dari 2M Ω |
* Spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya
