Rak terpasang 19 kaki, konversi ganda online. Rentang daya sistem 20kVA-150kVA, modul daya 2U tinggi 20K/25K. Output PF adalah 1.
Aplikasi: Keuangan, telekomunikasi, pendidikan, rumah sakit, transportasi & perangkat jaringan lainnya, pusat data.
Dapat diandalkan: mengadopsi desain DSP 1 + 1 untuk meningkatkan operasi sistem dan kecepatan respons.
Efisien: Efisiensi sistem mencapai 96%; Rasio kepadatan daya tinggi setinggi 2U untuk modul.
Fleksibel: Memungkinkan 2/4/6 modul*modul 20/25KVA untuk mencapai kapasitas yang berbeda untuk sistem;
S mengimplementasikan: Desain instalasi tertanam untuk kabinet standar 19 inci; terintegrasi dengan modul distribusi daya, baterai, pemantauan dalam satu kabinet dari 20KVA hingga 150KVA.
Pertunjukan
|
Model |
HQ-MR40/20 |
HQ-MR80/20 |
HQ-MR100/25 |
HQ-MR125/25 |
HQ-MR150/25 |
|
Kapasitas Terukur |
40kVA |
80kVA |
100kVA |
125kVA |
150kVA |
|
Kapasitas Modul Daya |
20kVA |
20kVA |
25kVA |
25kVA |
25kVA |
|
Masukan |
|||||
|
Metode Pengkabelan |
3 Fase+N+PE |
||||
|
Tegangan Terukur |
380/400/415VAC (saluran ke saluran) |
||||
|
Frekuensi Terukur |
50/60Hz |
||||
|
Rentang Tegangan |
Tegangan 304VAC ~ Tegangan 478VAC ( garis-garis ） beban penuh ； Tegangan 304VAC ~ Beban 228VAC (saluran ke saluran) diturunkan secara linier dari 100% menjadi 80% |
||||
|
Rentang Frekuensi |
40Hz~70Hz |
||||
|
Faktor Daya |
>0,99 |
||||
|
THD |
THDi ＜ 3 ％（ beban penuh linier ）； THDi ＜ 5 ％（ beban penuh non-linier ） |
||||
|
Jalan pintas |
|||||
|
Tegangan Terukur |
380/400/415VAC (tegangan saluran) |
||||
|
Rentang Tegangan |
Pengaturan pabrik -20% ~ +15% ； dapat diatur, batas atas: +10%, +15%, +20%, +25% ； batas bawah: -10%, -15%, -20%, -30%, -40% |
||||
|
Rentang Frekuensi |
Frekuensi terukur 50/60Hz ； rentang frekuensi dapat diatur ±1Hz ， ±3Hz ， ±5Hz |
||||
|
Kapasitas Beban Lebih |
110% untuk jangka panjang ； >150% selama 200ms |
||||
|
Baterai |
|||||
|
Tegangan Baterai |
Tegangan ±192VDC ( 360 ~ Tegangan 528VDC ； 30 ~ 44 blok yang dapat diatur ， default adalah 32 blok ） |
||||
|
Kapasitas Pengisian Daya |
15%* total kapasitas daya |
||||
|
Akurasi Tegangan |
±1% |
||||
|
Keluaran |
|||||
|
Tegangan Terukur |
380V/400V/415V (saluran ke saluran) |
||||
|
Frekuensi Terukur |
50/60Hz |
||||
|
Faktor Daya |
1 |
||||
|
Akurasi Tegangan |
≤±1,0% @ beban seimbang ； ≤±5,0% pada beban tidak seimbang |
||||
|
Akurasi Frekuensi |
50/60Hz±0,01% |
||||
|
Rentang Pelacakan Frekuensi |
Dapat diatur ， ±0,5Hz~±5Hz ;±3Hz |
||||
|
THD |
THDu≤2% (beban linier 100%), THDu≤4% (beban nonlinier) |
||||
|
Akurasi Fase Tiga Fase |
120°±1° |
||||
|
Faktor Puncak |
3:1 |
||||
|
Kelebihan muatan |
＜ 105 ％， jangka panjang ； ＜ 110 ％， 60 menit ； 110 ~ 125 ％， 10 menit ； ＞ 125 ~ 150 ％， 1 menit ； ＞ 150 ％， 200 ms |
||||
|
Sistem |
|||||
|
Efisiensi Sistem |
95% @ mode konversi ganda ， ≥98% pada mode ECO |
||||
|
Menampilkan |
Layar sentuh LCD |
||||
|
Pengkabelan |
Dukungan bawah di |
||||
|
Bahasa |
Cina, Inggris; opsional: Rusia, Italia, Spanyol, Jerman, dll. |
||||
|
Kelas Perlindungan |
IP20 |
||||
|
Komunikasi |
Kartu RS232/RS485/SNMP ( opsional ） / kontak kering (opsional) |
||||
|
Kondisi Kerja |
Suhu : 0~40 ℃ ； kelembaban : 0~95% (tanpa kondensasi) |
||||
|
Kebisingan |
<60dB@1 meter |
||||
|
Ketinggian |
<1000 meter, penurunan peringkat, ＞ 1000 meter, penurunan 1% jika setiap 100 meter meningkat |
||||
|
Jenis Kabinet |

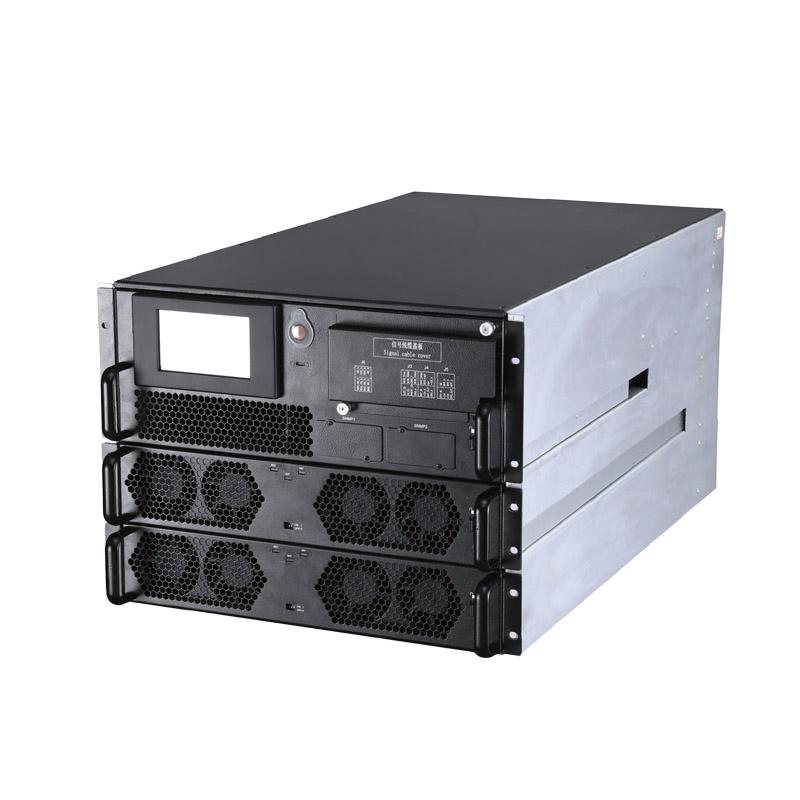

2 Modul |

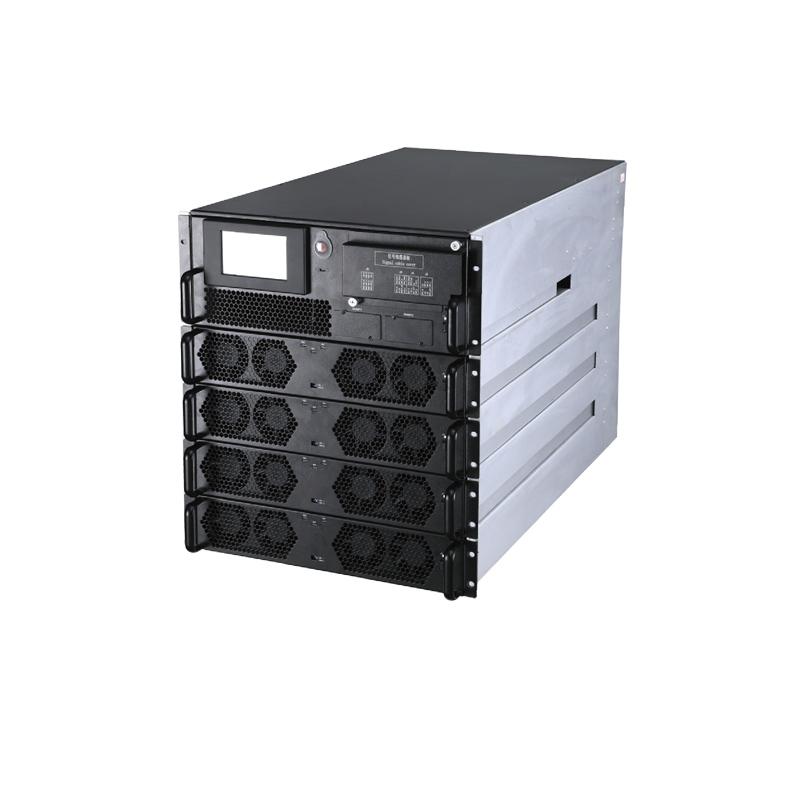

4 Modul |

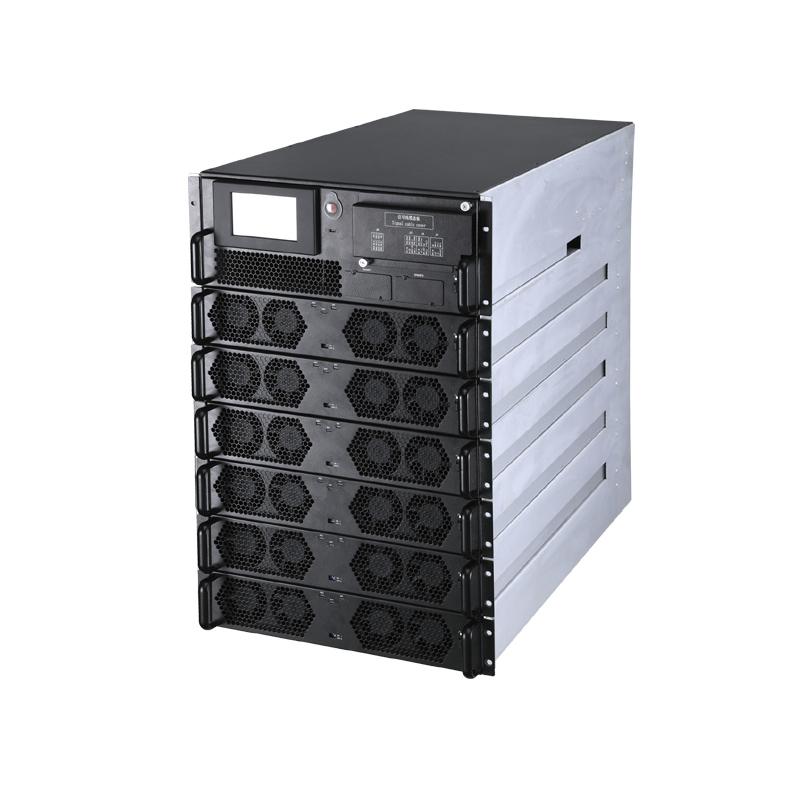

6 Modul |
||
|
Ukuran |
|||||
|
Sistem m L x P x T (mm) |
Ukuran 482,6 x 800 x 353,2 (8U) |
482,6 x 800 x 531 (12U) |
Ukuran 482,6x900x800 (18U) |
||
|
Modul Lebar x Kedalaman x Tinggi (mm) |
Ukuran 440x690x86 (2U) |
||||
|
Berat |
|||||
|
Sistem (kg ） |
37 |
47 |
72 |
||
|
Modul (kg ） |
25 |
||||
* Spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya
